2018年5月25日，牽動科技界的蘋果三星專利案“世紀訴訟”最終結果出爐，聯邦法院做出裁定，判決三星電子在2012年侵犯蘋果公司iPhone產品的設計及其他技術專利，三星需向蘋果公司支付5.39億美元的專利費用，其中5.333億美元賠償于蘋果公司的三項外觀設計專利。

由此可見，外觀設計專利的重要性。而在實際產品被侵權的維權過程中，外觀設計專利也是最直接，最容易取證的維權方式，是產品保護及維權的重要利器。

根據各國的外觀設計專利保護制度，外觀設計的保護都以權利人所提交外觀設計圖片為準，因此，在申請上就需要申請人提交高質量的外觀設計圖片。根據各個國家專利審查制度的不同，外觀設計專利申請?zhí)峤粓D片的要求有細微不同，但通常都需要提交產品的六面正投影視圖。

六面正投影視圖（簡稱六視圖）是指主視圖、后視圖、左視圖、右視圖、俯視圖和仰視圖，下文將以中國外觀專利申請為例，結合兩個例子來簡要說明什么是六面正投影視圖。

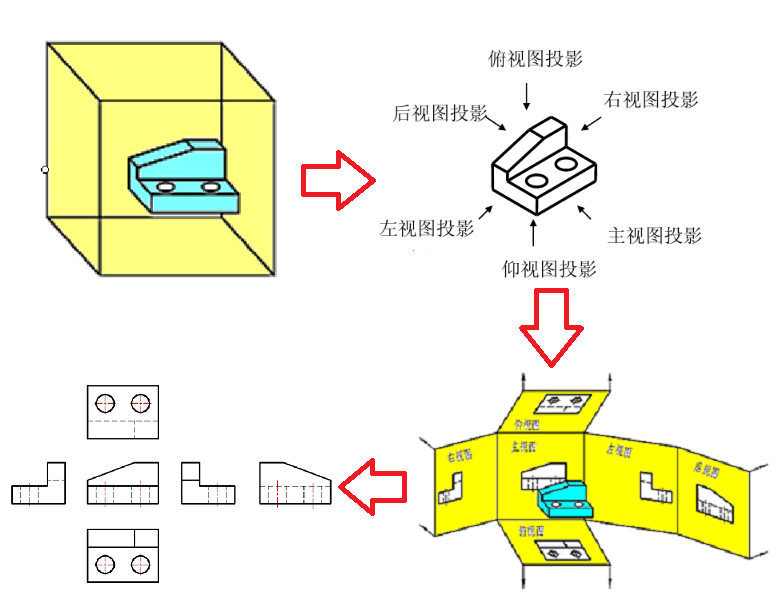

案例1：六面視圖解析

參照上圖所示，六視圖可以理解為將一個物品放置在設置有六個投影面的正六面體空間里，然后在面向物體的六個方向分別照射來一束光，在光面向的投影面上投影出的物體形狀。

因而，六視圖具有主、后視圖對稱，左、右視圖對稱，俯、仰視圖對稱的規律，可以以此簡單判斷外觀專利申請六視圖是否繪制正確。

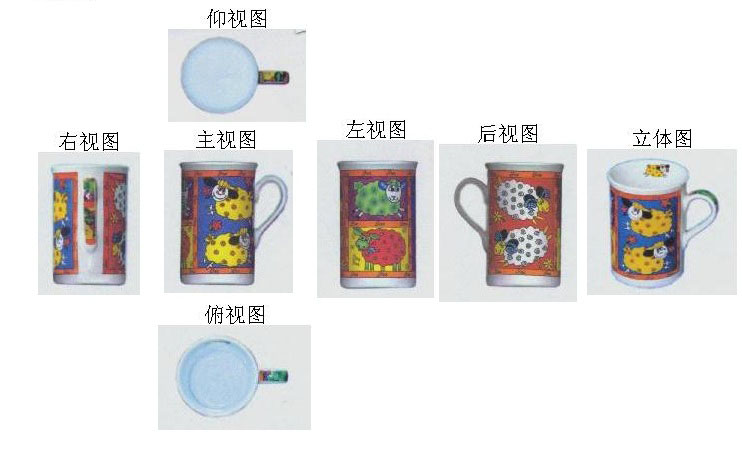

案例2：杯子外觀專利申請的六視圖

參照上圖所示，根據《審查指南》主視圖所對應的面應當是使用時通常朝向消費者的面或者最大程度反映產品的整體設計的面，因此，在帶杯把的杯子的主視圖中將杯把放在了右側邊。按照案例1中的投影方法，即主與后、左與右、俯與仰視圖對稱的規律，便可得到后視圖中杯把在左側，俯仰視圖中杯把在左側在右側，右視圖中杯把在前側，左視圖中杯把在后側的結論，從而可快速繪制出杯子的六視圖。

看了上面兩個例子，你是否已經掌握了外觀設計六視圖的制作方法呢？六視圖對外觀設計專利申請非常重要，優質的六視圖可以提高外觀設計專利申請的通過率，建議在申請外觀專利之前先咨詢專業人士或委托給專業的專利申請代理機構，賽貝提供專業的國內外外觀專利申請代理，只需提供相應的三維模型，我們的繪圖專家便能幫你快速地繪制出符合外觀專利申請的六視圖圖片。
