2018俄羅斯世界杯激戰正酣，如果說這屆世界杯與其他幾屆有什么不同，我想最大的差別可能就是引入了很多的高科技，具體可查看《黑科技新專利亮相俄羅斯世界杯，世界杯蘊含高科技成果》，而其中最令人驚喜的則是門線技術和VAR的使用了，那么關于足壇門線技術，你了解多少呢。

進球一直是足球比賽中最激動人心的事，然而當你支持球隊的進球因?yàn)椴门袥]看清是否整體越過門線而被判無效時，你心里又是什么感受呢？或許這個問題應該問一下蘭帕德，2010年世界杯1/8決賽，英格蘭與德國隊的對決，英格蘭在1：2落后的情況下奮起直追，英格蘭球員蘭帕德在禁區弧內挑射打中橫梁明顯越過門線，卻因邊裁的錯誤判斷導致這粒進球最終被判罰“未能越過門線”，這次誤判也被媒體稱為“世紀性誤判”。

此事件引發了巨大的社會輿論爭議，F(xiàn)IFA(國際足球聯盟)也開始反思并加快引入門線技術來避免類似事件的重演。2012年12月在日本國際足球俱樂部世界杯中首次使用球門線技術。

那么，什么是門線技術呢？

門線（goal line）技術特指在足球比賽中，通過使用智能電子輔助系統來判斷足球何時完全穿過球門柱和橫梁下方的球門線，從而幫助裁判做出是否進球的決定，當然門線技術不能代替裁判，只是一種輔助判定工具。不過，在目前的比賽中，對于可能有爭議的射門，門線技術幾乎可以百分百確定是否進球，所以門線技術在裁判判決中極為重要。

目前，門線技術主要有GoalControl、鷹眼系統和CairosGLT三大類系統。

GoalControl 系統是德國公司GoalControl研發的系統，通過在專利云patentcloud中的查詢，檢索出GoalControl 系統的兩篇相關專利 “GOAL-RECOGNITION SYSTEM AND METHOD FOR RECOGNISING A GOAL”（WO2014/059971A1）及“Goal recognition system and method for recognizing a goal”(US9924108B2)。以下為這兩篇專利的代表性截圖：

結合附圖、專利內容及GoalControl官網的介紹，可以簡單了解到GoalControl系統使用14個高速攝像機，每個球門對應設置7個攝像機，以實現對足球軌跡的拍攝，并會將拍攝到的照片數據傳送到架設在球場頂部的數據處理中心，然后分析球是否整體越過門線，當確認球已整體越過門線時，向裁判佩戴的手表發送進球的信號。

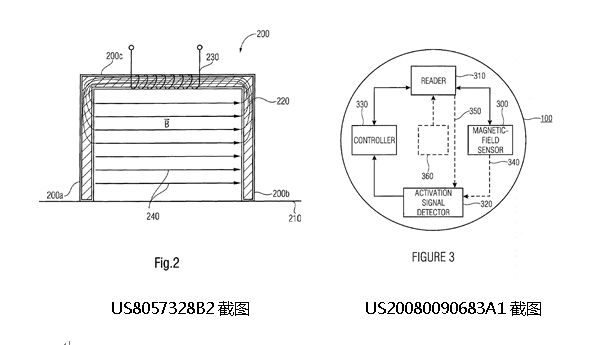

CairosGLT系統是由Cairos Technologies AG與阿迪達斯聯合開發的，在patentcloud中，我們也檢索出了CairosGLT系統的兩篇相關專利，“Concept for making goal decisions by means of magnetic fields”（US8057328B2）及“Concept for activating a game device”（ US20080090683A1）。以下為這兩篇專利的代表性截圖：

根據兩篇專利內容及附圖，可大致知道，該系統由帶有磁場的球門和內置有磁力傳感器的特制足球配合組成，該系統球門的橫梁和門柱內設置有鐵磁芯，并且橫梁上綁有線圈，當線圈通電時，球門區域會形成磁場，而當特制足球穿過球門時，會與球門區域的磁場產生感應，從而發出感應信號，以判定球是否整體越過門線。

Hawk-Eye（鷹眼系統）是由Paul Hawkins博士和西門子子公司的工程師于1999年開發，廣泛應用于板球，網球和斯諾克中。鷹眼系統分布在賽場四周的幾個高速攝像頭與一套計算機系統相連接，首先借助計算機將比賽場地的立體空間分割成以毫米為單位的測量單位，然后利用高速攝像頭從不同角度同時捕捉球體飛行軌跡的基本數據，再通過計算機將這些數據生成三維圖像，最后由大屏幕呈現出球體的飛行路線及落點。

門線技術給足球比賽帶來了重大改變，在今年的俄羅斯世界杯中，已經有兩粒進球通過門線技術判定有效。相信隨著門線技術的運用越來越成熟，蘭帕德式的悲劇將不再發生，而足球比賽也會在越來越公平的環境下呈現其真正的競技魅力。
