我們?cè)?a href="http://3dedu.com.cn/ipr/patent-d385.html" target="_blank" title="這3條線你看不懂，美國外觀專利圖也別想看懂了">《這3條線你看不懂，美國外觀專利圖也別想看懂了》一文中曾經談到過，在申請外觀設計專利時需要用不同的線條來區分并清楚地顯示外觀設計專利請求的保護范圍，通常用到的線條就只有三種，實線、虛線、陰影線，其他還有一些如特定材質、元件符合的表達通常不常用，而只用于特定場合的情況。

使用實線、虛線、陰影線這三種線條可以將產品的外觀立體圖清晰地繪制出來。那么在繪制外觀設計專利3D線條圖時都有哪些注意事項呢？

1. 應當參照我國技術制圖和來機械制圖國家標準繪制正投影視圖

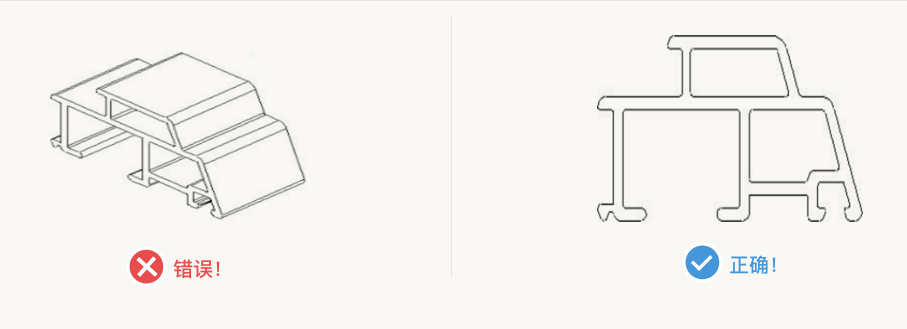

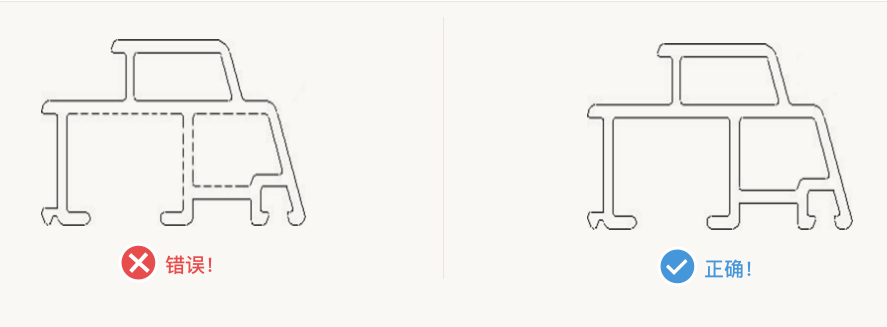

2. 不得以陰影線、指示線、虛線、中心線、尺寸線、點劃線等線條表達外觀設計形狀；

3. 不得使用鉛筆、蠟筆、圓珠筆繪制，也不得使用藍圖、草圖、油印件；

4. 圖片分辨率應當滿足清晰的要求；

5. 圖片中的線條應當均勻清晰，并不得涂改；

6. 輪廓線應當采用粗實線，線條寬度不源得小于0.4毫米；

7. 圖片大小不得小于3厘米 × 8厘米，并不得大于15厘米 × 22厘米；

8. 應當保證圖形縮小到三分之二時產品外輪廓的各個細zd節仍能清晰可辨；

9. 各視圖的比例應當一致，且投影關系相對應。

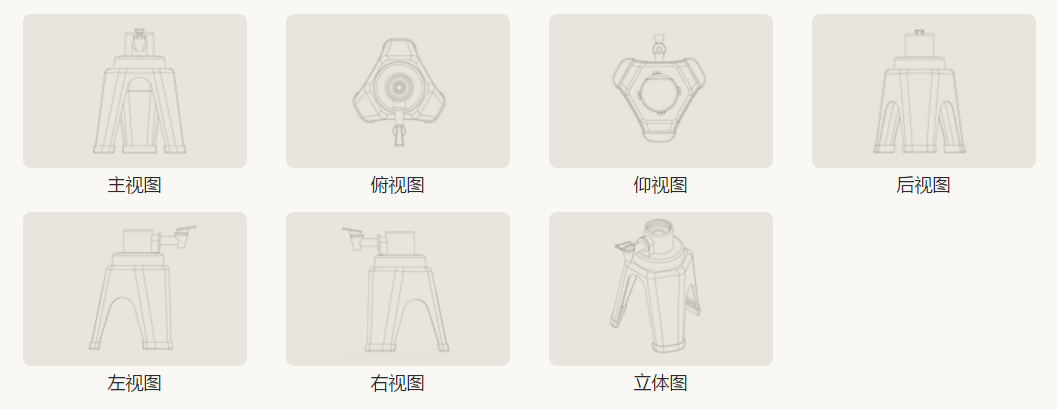

光看理論可能不夠直觀，下面就以實例來看看符合要求的申請文件都是怎樣的（示例一）：

1．本外觀設計產品的名稱：飲水器支架

2．本外觀設計產品的用途：本外觀設計產品用于飲水

3．本外觀設計產品的設計要點：在于產品的形狀

4．最能表明本外觀設計設計要點的圖片或照片：

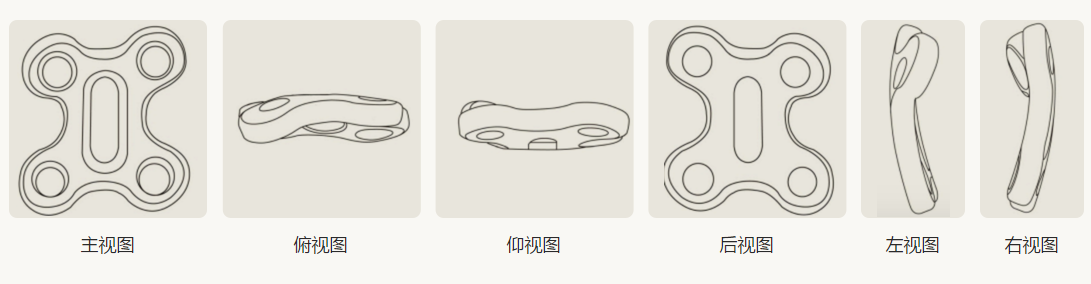

符合要求的申請文件（示例二）：

1．本外觀設計產品的名稱：骨頭固定器

2．本外觀設計產品的用途：本外觀設計產品用于手術后的骨頭固定

3．本外觀設計產品的設計要點：在于產品的形狀

4．最能表明本外觀設計設計要點的圖片或照片

以上就是外觀設計專利3D線條圖的繪制要求和注意事項，想要繪制出一幅符合要要求的3D線條圖也不是一件容易的事，大家最好還是委托專業的認識來做。賽貝知識產權平臺專業提供在線商標免費查詢、專利免費檢索、國內外專利申請、商標注冊、版權登記等知產服務，如果大家有外觀設計專利申請方面的需求，可以咨詢賽貝知識產權平臺。
